Introducción a las piezas de repuesto del intercambiador de calor de placas

Introducción a las piezas de repuesto del intercambiador de calor de placas

Los intercambiadores de calor de placas se usan ampliamente en procesos industriales y sistemas HVAC, y constan de varios componentes que trabajan juntos para transferir calor entre dos fluidos. En este artículo, presentaremos las partes clave de un intercambiador de calor de placas, incluida la corrugación de la placa, las características de la junta y otros.

Placa: la placa es el componente principal de un intercambiador de calor de placas y, por lo general, está hecha de acero inoxidable, titanio u otros materiales resistentes a la corrosión. Las placas están diseñadas con una serie de canales por donde fluyen los fluidos, y tienen diferentes espesores y ondulaciones.

Ondulación de la placa: la ondulación es el patrón ondulado en la superficie de las placas y crea turbulencia en el flujo de fluidos para mejorar la transferencia de calor. La ondulación también puede aumentar la resistencia mecánica de las placas, haciéndolas menos susceptibles al daño por presión o vibración. Normalmente se les llama theta alto y theta bajo, a veces, lo llamamos onda horizontal y vertical.

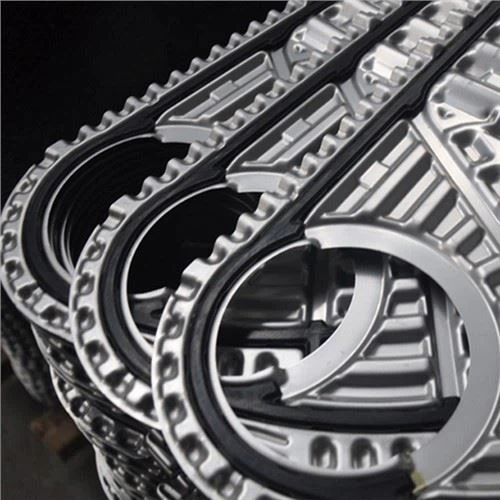

Junta: la junta es un sello que se coloca entre las placas para evitar que los fluidos se mezclen o se filtren. Las juntas pueden estar hechas de varios materiales, como EPDM, NBR o Viton, y vienen en diferentes formas y espesores para adaptarse a diferentes aplicaciones. También hay muchos tipos diferentes de juntas, como clip, pegamento, sonderlock, paraclip, tipo colgado.

Marco: el marco es la estructura de soporte que sostiene las placas y las juntas en su lugar. El marco puede ser de acero inoxidable u otros materiales y está diseñado para soportar altas presiones y temperaturas.

Conexiones - Las conexiones son los puertos en el marco donde los fluidos entran y salen del intercambiador de calor. Las conexiones pueden diseñarse para adaptarse a varias configuraciones de tuberías y pueden ser roscadas, bridadas o soldadas.

En general, los intercambiadores de calor de placas ofrecen muchas ventajas sobre otras tecnologías de transferencia de calor, incluida la alta eficiencia, el tamaño compacto y el fácil mantenimiento. Al comprender los componentes clave de un intercambiador de calor de placas, puede elegir el equipo adecuado y optimizar su rendimiento para sus necesidades específicas.
